Brides de pompe de fracturation

La bride de pompe de fracturation est un élément de connexion clé du système de transmission de fluide des équipements de fracturation. Notre société fournit des brides-union, des brides de refoulement, des brides aveugles, etc. ​

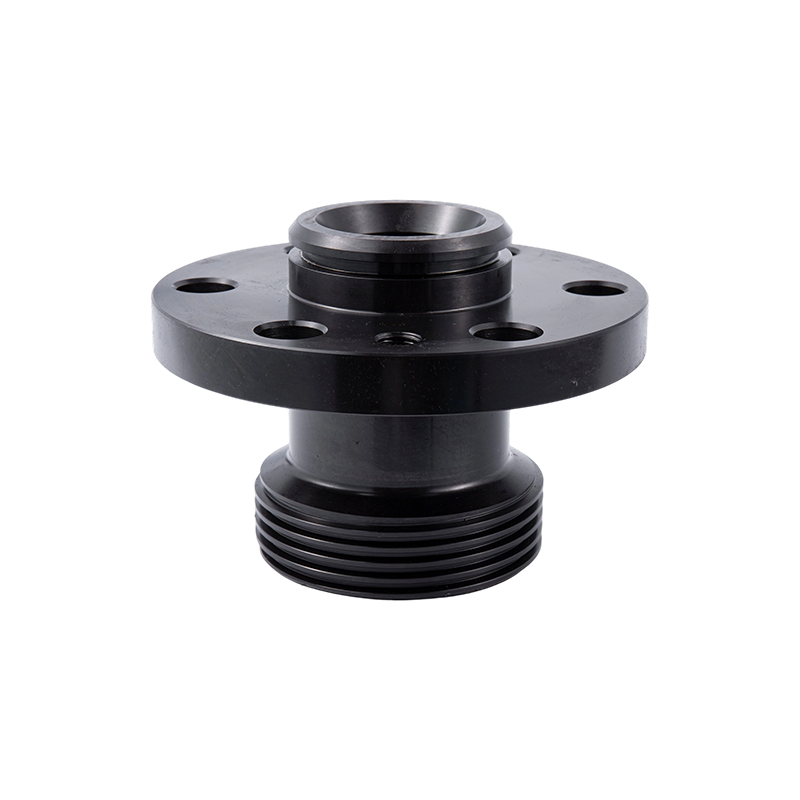

La bride union de pompe de fracturation est le composant de connexion principal des extrémités d'aspiration et de refoulement de la pompe de fracturation. Il adopte une conception de structure de connexion rapide. Sa caractéristique notable est qu'il dispose d'un joint union rotatif, qui peut être rapidement démonté et assemblé sous haute pression, réduisant considérablement le temps de maintenance de l'équipement et de remplacement des canalisations. Cette bride est généralement forgée avec un acier allié à haute résistance et la surface est traitée anticorrosion. Il peut résister aux fluides et pressions corrosifs couramment observés dans les opérations de fracturation (généralement jusqu'à 10 000 psi ou plus). Il est largement utilisé dans la connexion entre les pompes de fracturation, les collecteurs d'aspiration et les collecteurs de refoulement.

La bride de décharge de la pompe de fracturation est dédiée à l'extrémité de sortie du fluide haute pression de la pompe de fracturation et est directement connectée à la canalisation de décharge. Sa conception structurelle doit se concentrer sur la capacité portante de la force d’impact à haute pression. Par rapport à la bride-union, la bride de refoulement a des exigences de performances d'étanchéité plus élevées et est généralement équipée d'une bague d'étanchéité métallique ou d'une structure d'étanchéité combinée pour empêcher les fuites de fluides à haute pression. De plus, la surface de la bride de refoulement est traitée avec une précision extrêmement élevée pour garantir un ajustement étroit avec la bride du pipeline, ce qui est généralement observé dans la connexion entre l'extrémité de refoulement de la pompe de fracturation et la colonne montante et le collecteur haute pression. ​

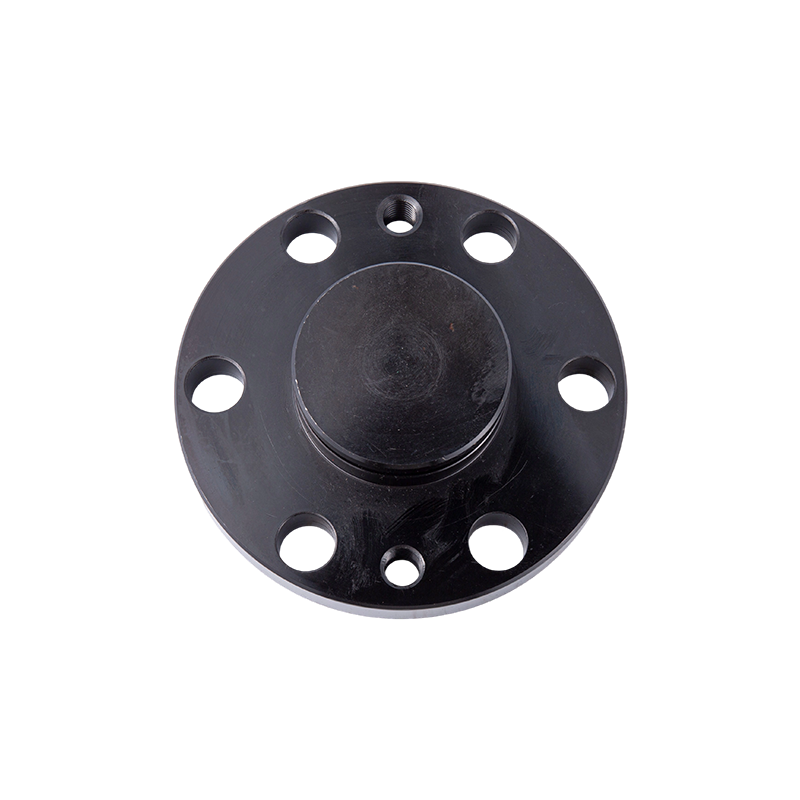

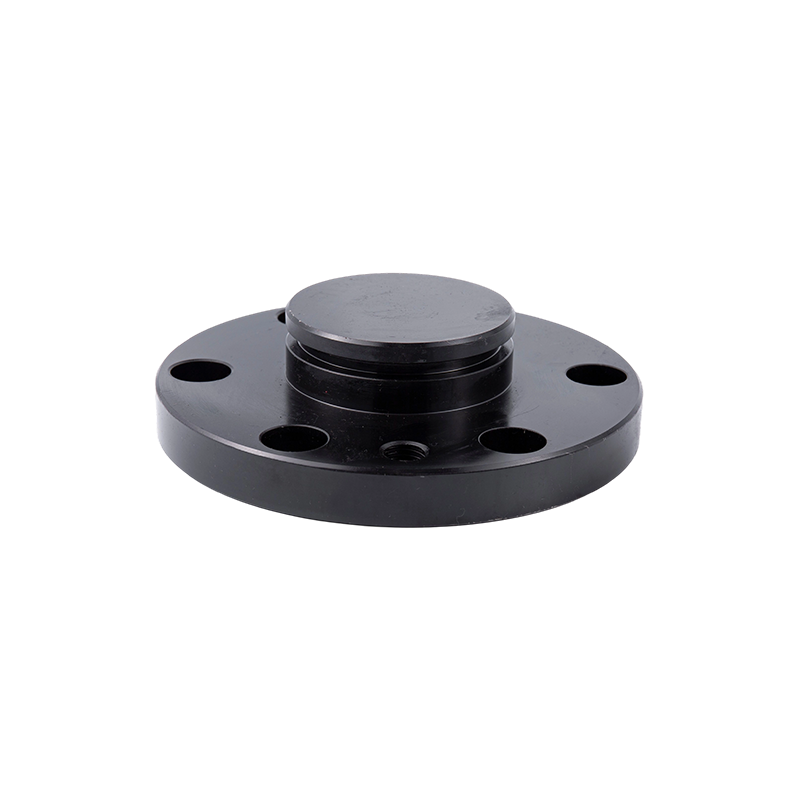

La bride aveugle de pompe de fracturation est principalement utilisée pour boucher l'interface de bride de la pompe de fracturation ou isoler temporairement le pipeline. Sa structure est un disque solide avec des trous de boulons sur le bord qui correspondent à la bride correspondante. Lorsque l'équipement de fracturation est révisé, que le pipeline est modifié ou inactif, la bride aveugle peut empêcher efficacement les impuretés de pénétrer dans le corps de la pompe ou le système de pipeline et, en même temps, jouer un rôle dans l'isolation de sécurité. Le matériau de la bride aveugle doit être cohérent avec celui de la bride de raccordement pour garantir la résistance à la pression et la compatibilité de la structure globale, et éviter la concentration de contraintes ou la corrosion inégale causée par des différences de matériaux. ​

Bien que ces trois types de brides aient des fonctions différentes, elles constituent ensemble un réseau de connexion sûr pour le système fluide de la pompe de fracturation, et leurs performances affectent directement l'efficacité et la sécurité des opérations de fracturation. Les accessoires du boîtier de vannes, différents modèles, sont stockés localement et interchangeables.
